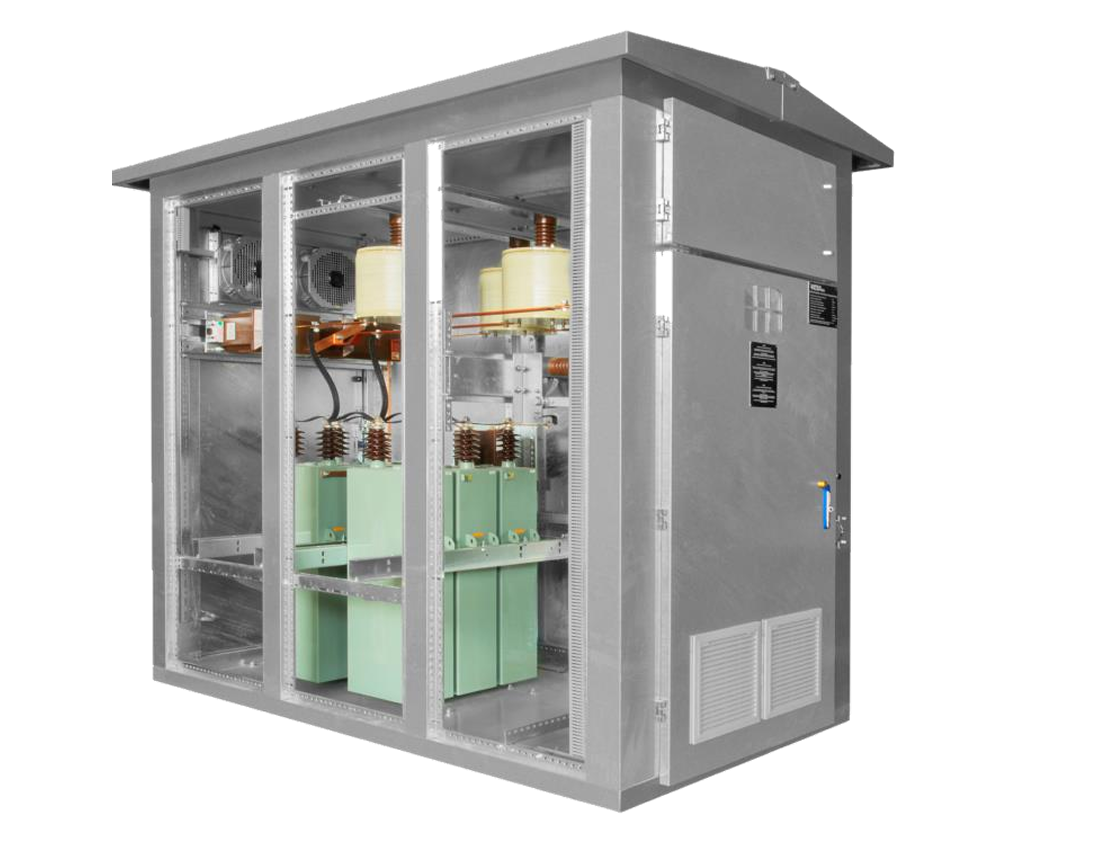

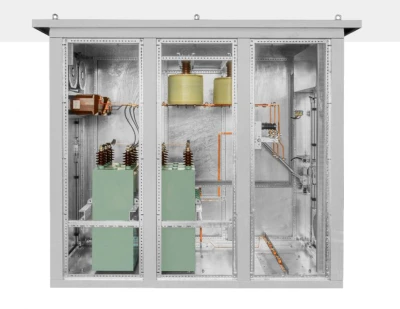

Orta Gerilim Kompanzasyon Panosu
Orta Gerilim Kompanzasyon Panosu
OG Kompanzasyon Sistemleri, elektrik şebekelerinde reaktif gücü kompanse etmek ve güç kalitesini artırmak amacıyla kullanılan ileri teknoloji çözümleridir. OG yüklerden oluşan tesislerde, bu yüklerin reaktif gücünü kompanse etmek için OG (Orta Gerilim) Kompanzasyon Sistemleri tesis edilir. O.G. Motor başı kompanzasyonu olarak sabit tip tasarlanabildiği gibi, bir O.G. bara ile irtibatlandırılarak O.G. reaktif güç rölesi ile kademelerin otomatik olarak devreye girip çıkabildiği otomatik tip olarak da üretilebilirler. Opsiyonel olarak, çift yıldız bağlantısı ile dengesizlik koruması yapılabilir.
OG Kompanzasyon Sistemi Nedir?
Peki, (Orta Gerilim) OG Kompanzasyon Sistemi Nedir? Orta gerilim elektrik şebekesinde reaktif gücü kompanse etmek ve güç kalitesini artırmak amacıyla uygulanan bir yöntemdir. Reaktif güç, büyük enerji tüketimi olan endüstriyel tesislerdeki motorlar, transformatörler ve diğer endüktif yüklerin çalışabilmesi için gereklidir. Ancak, bu reaktif güç enerji iletim hatlarında istenmeyen yükler oluşturarak enerji kayıplarına yol açar. Bu nedenle, reaktif gücü dengelemek ve güç faktörünü iyileştirmek için OG Kompanzasyon Sistemleri kullanılır.
Çalışma Değerleri
| Nominal Gerilim | 3,6 – … – 36kV |
| Nominal Güç | 5000kVAr’ a kadar (İstekleriniz için lütfen iletişime geçiniz) |
| BIL | Nominal gerilime uygun olacak şekilde |
| Nominal Frekans | 50/60Hz |
| Ortam Sıcaklığı | ≤55⁰C |
Standart
-
TS EN 60871 – 1
Elektriksel Tasarım
| Bağlantı | Sabit / Otomatik / Dengesizlik korumalı Çift Yıldız Bağlantı |
| Kısa Devre Koruması | OG Sigorta ile |
| Koruma Birimi | Toprak Şalteri, Deşarj Bobini, Parafudr |
| Güç Faktörü | Mikroişlemci Kontrollü Tabanlı Güç Faktörü Düzeltme Rölesi |
| Anahtarlama | O.G. Kontaktör/Devre Kesici |
| Reaktörler | Hava Nüveli, Kuru Tip Akım Sınırlama Reaktörleri |
| Kapasitörler | APP Tipi |
Panel Dizaynı
| Yerleşim | Dahili / Harici |
| Pano Koruma Derecesi | IP00…..…IP54 |
| Soğuma | Doğal / Cebri |
| Pano Malzemesi | Sıcak Daldırma Galvaniz/ Boyalı Galvaniz Sac, (İstekleriniz için lütfen iletişime geçiniz) |
OG Kompanzasyon Sistemlerinin Avantajları
OG Kompanzasyon Sistemleri işletmelerin sürdürülebilirlik hedeflerine ulaşmalarında önemli bir rol oynar. OG Kompanzasyon sistemlerinin avantajları şöyle sıralanabilir;
- Enerji Verimliliği: Reaktif gücü dengeleyerek enerji kayıplarını azaltır ve daha az enerji tüketimi sağlar. Böylece maliyetlerde tasarruf elde edilir.
- Güç Faktörünün İyileştirilmesi: Güç faktörünü 1’e yaklaştırarak şebekenin daha verimli çalışmasını sağlar ve düşük güç faktörü sebebiyle reaktif bedel ödenmesinden kaçınılmasına yardımcı olur.
- Gerilim Kararlılığı: Şebekedeki gerilim dalgalanmalarını azaltarak daha kararlı ve güvenilir bir elektrik sistemi oluşturur.
- Kapasite Artışı: Mevcut elektrik altyapısının kapasitesini artırır ve böylece daha fazla yük bağlanmasına olanak tanır.
- Harmonik Azaltma: Harmonik bozulmaları filtreleyerek güç kalitesini artırır ve daha temiz, stabil bir elektrik sinyali sağlar.
OG Kompanzasyon Sistemleri Özellikleri
Enerji dağıtım ve kontrol süreçlerinde güvenilir ve stabil bir performans sunan OG Kompanzasyon sistemleri özellikleri şunlardır;
